Описание

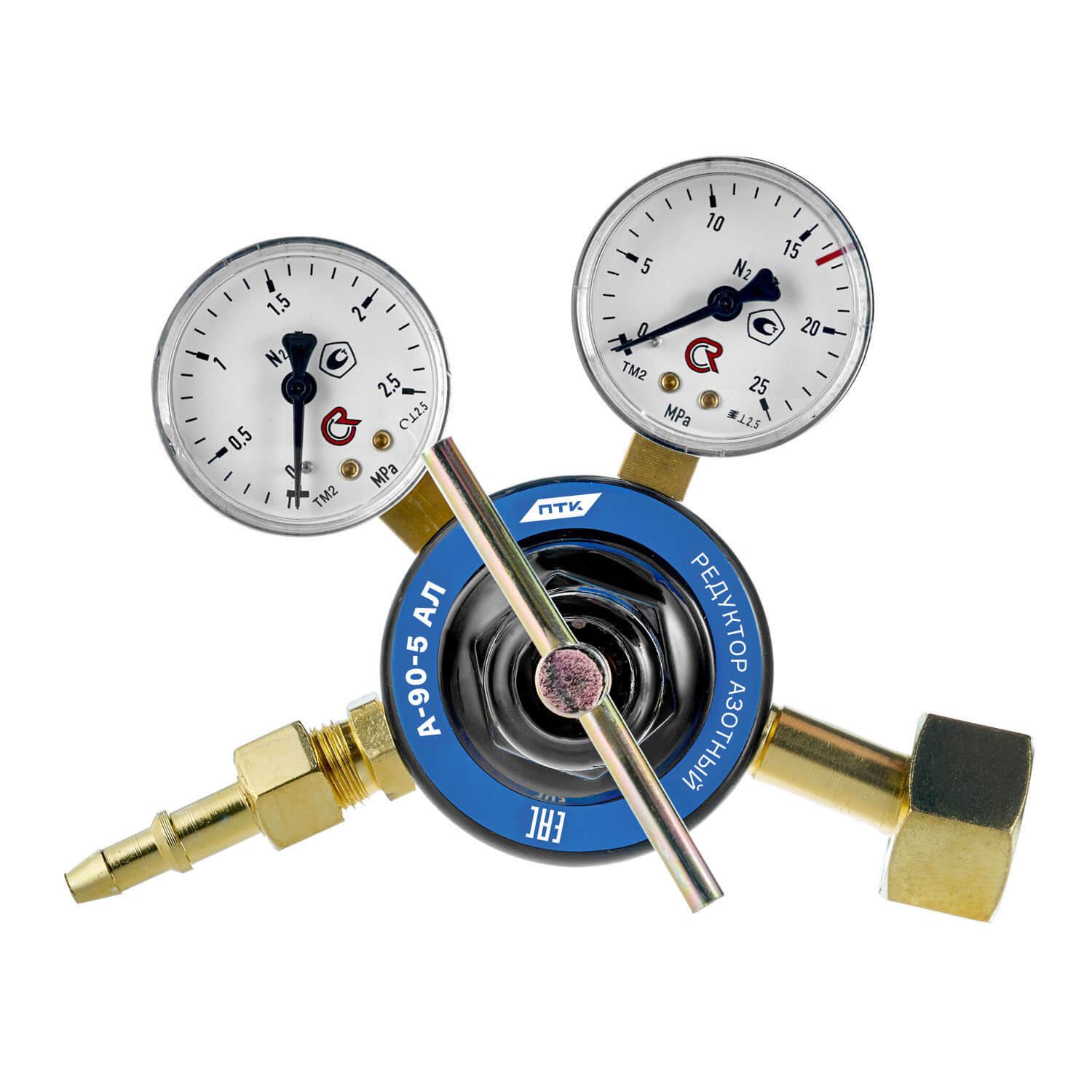

Редуктор азотный А-90-5 АЛ предназначен для понижения давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления при газопламенной обработке. Производит тонкую настройку рабочего давления. Срабатывание предохранительного клапана происходит при давлении в 1,6 МПа.

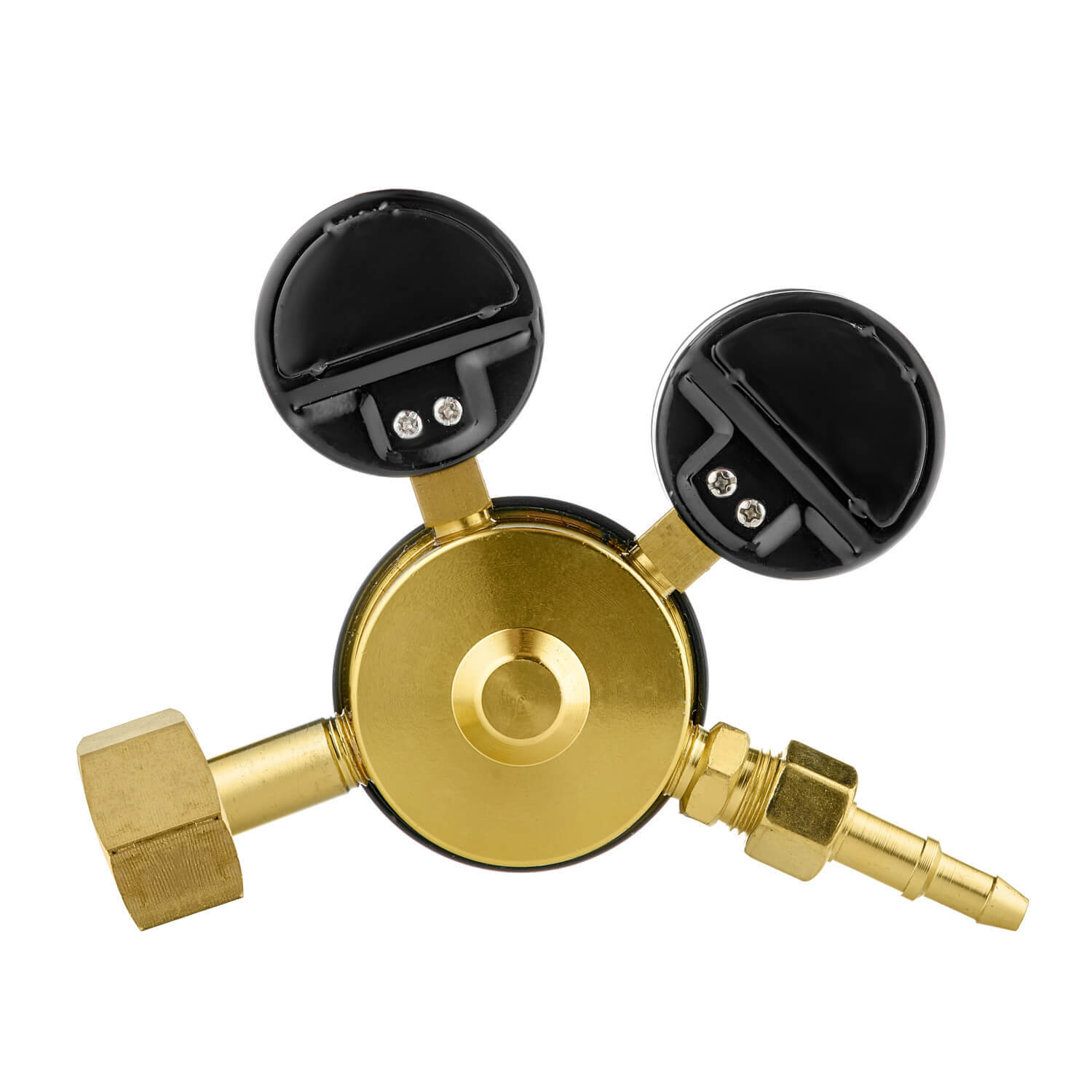

Корпус редуктора изготовлен из алюминия. Активно используется ремонтными службами в условиях передвижных постов.
Особенности редуктора азотного А-90-5 АЛ:- Редуктор укомплектован универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
- Редуктор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Редуктор азотный А-90-5 АЛ в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
Характеристики
Вес нетто, кг
0,54
Габариты редуктора в собранном виде, мм
120х115х80
Давление срабатывания предохранительного клапана, МПа (кгс/см²)
1,6 (16,0)
Вес брутто, кг
0,71
Наличие в МСК
Нет
Наличие в СПБ
Нет
КИУ
1
КТУ
12
Габариты индивидуальной упаковки, мм
130х120х140
Редуцирующий газ
Азот
Наибольшее давление газа на входе, МПа (кгс/см²)
20 (200)
Наибольшее рабочее давление газа, МПа (кгс/см²)
1,25 (12,5)
Присоединение к баллону
Радиальное
Присоединительные размеры на входе - гайка накидная с внутренней резьбой
G3/4-B
Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм)
M16х1,5 и ниппель 6/9
Наибольшая пропускная способность, м³/ч
50
