Описание

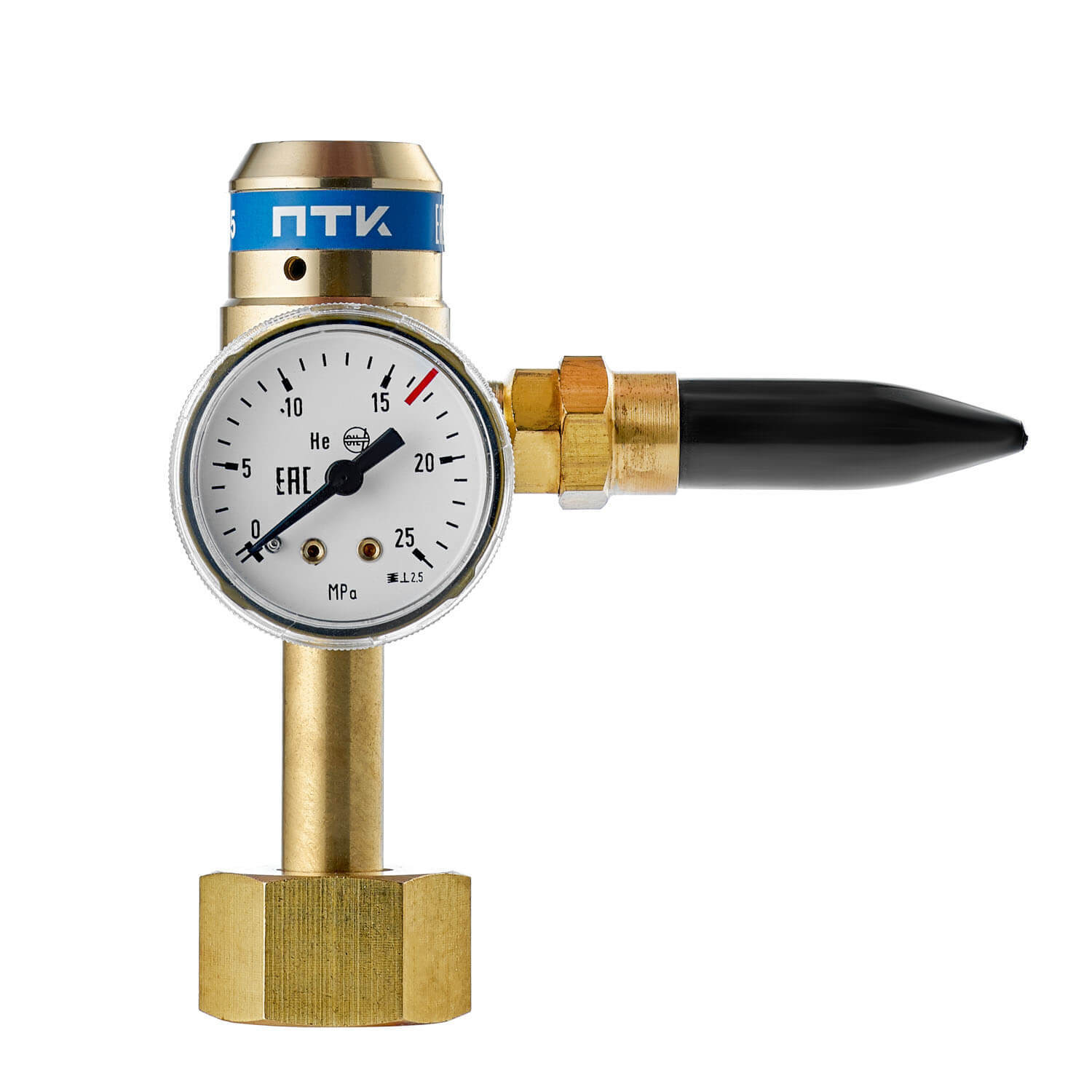

Гелиевый редуктор Г-45 устанавливается на баллоны объемом 20–50 литров, которые изготовлены по ГОСТ 949-73 и укомплектованы вентилями типа ВК-94 по ТУ 3645-042-05785477-01 или ВК-99 по ТУ 3645-042-00220531-2002, с присоединительной резьбой G3/4-B.
Г-45 имеет нерегулируемое постоянно заданное давление на выходе 0,5±0,15 МПа. Предназначен для работы с гелием в интервале температур от -5 до +50°С.

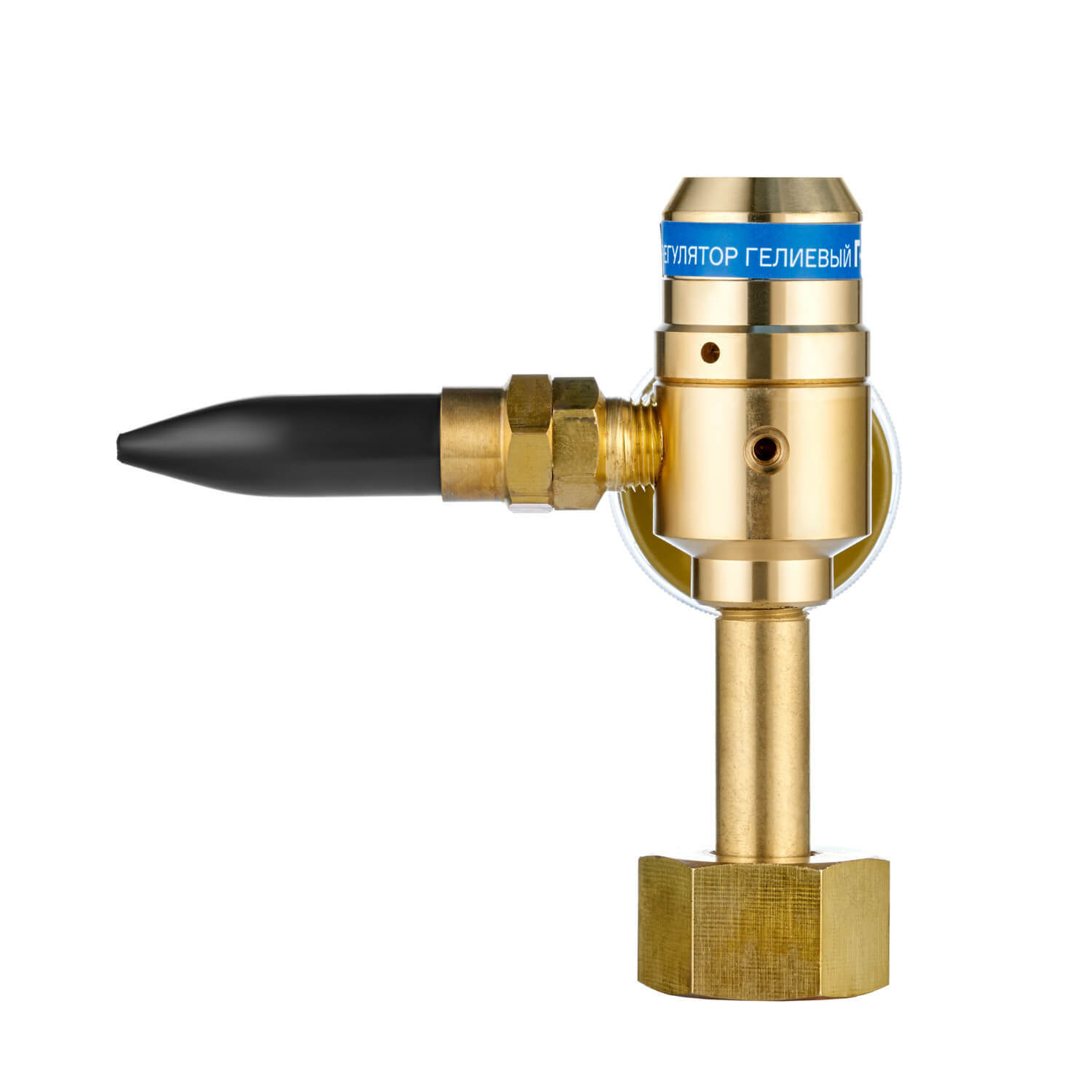

На выходе редуктора установлен пусковой клапан с мундштуком для подачи гелия в воздушный шар. Клапан открывается при осевом нажатии на мундштук. После наполнения и снятия воздушного шара с мундштука, клапан автоматически закрывается.
Особенности редуктора гелиевого Г-45:- Редуктор снабжен пусковым клапаном со специальным мундштуком для подачи гелия в воздушный шар.
- Редуктор упакован в индивидуальную картонную коробку, что исключает бой манометра и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Редуктор гелиевый Г-45 в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
Характеристики
Вес нетто, кг
0,5
Габариты редуктора в собранном виде, мм
195х135х80
Вес брутто, кг
0,6
Наличие в МСК
Да
Наличие в СПБ
Да
КИУ
1
КТУ
50
Габариты индивидуальной упаковки, мм
160х140х90
Редуцирующий газ
Гелий
Наибольшее давление газа на входе, МПа (кгс/см²)
20 (200)
Наибольшее рабочее давление газа, МПа (кгс/см²)
0,5±0,15 (5,0±1,5)
Присоединение к баллону
Осевое
Присоединительные размеры на входе - гайка накидная с внутренней резьбой
G3/4-B
Наибольшая пропускная способность, м³/ч
40
Присоединительные размеры на выходе (специальный резиновый насадок), мм
Мундштук резиновый ø15,3
