Описание

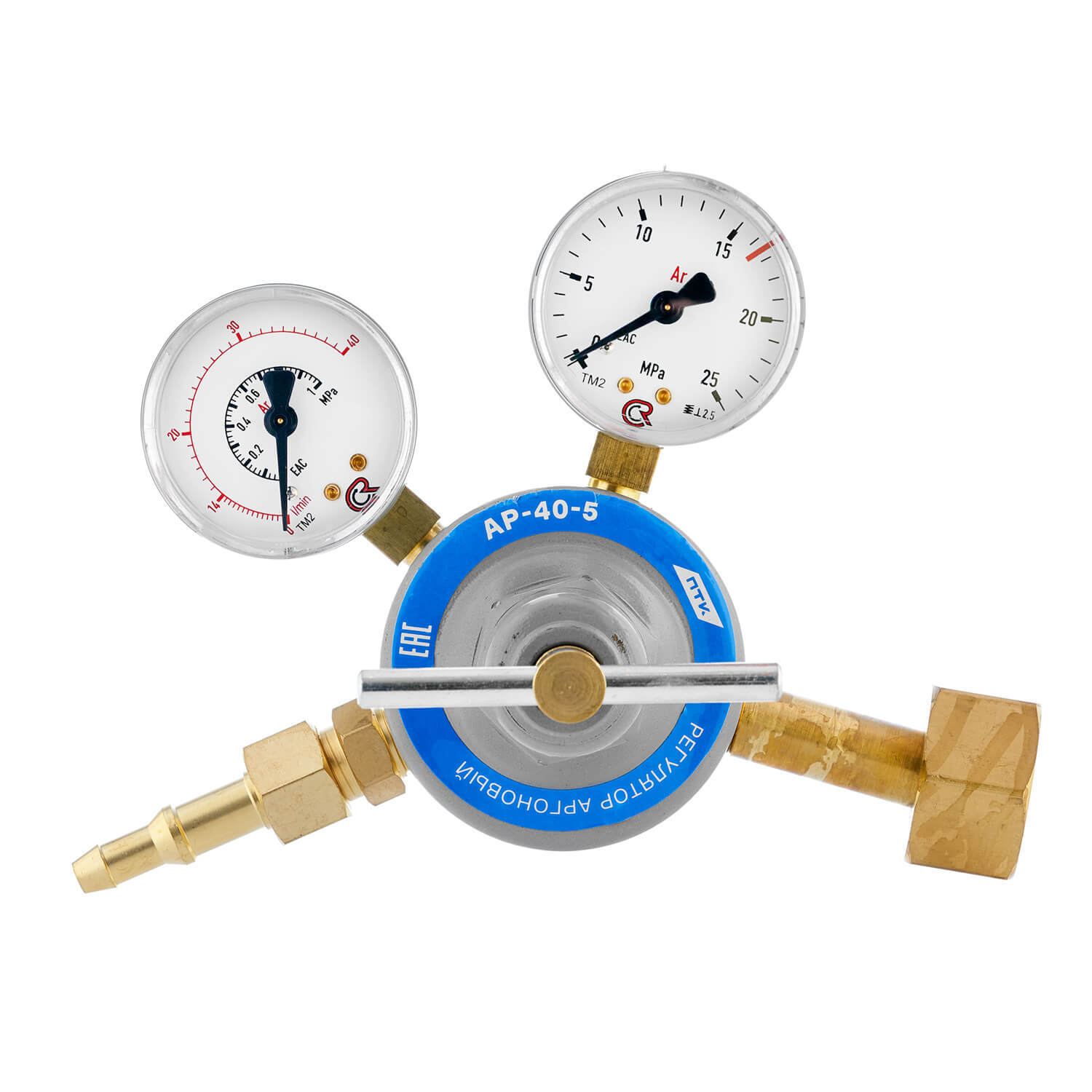

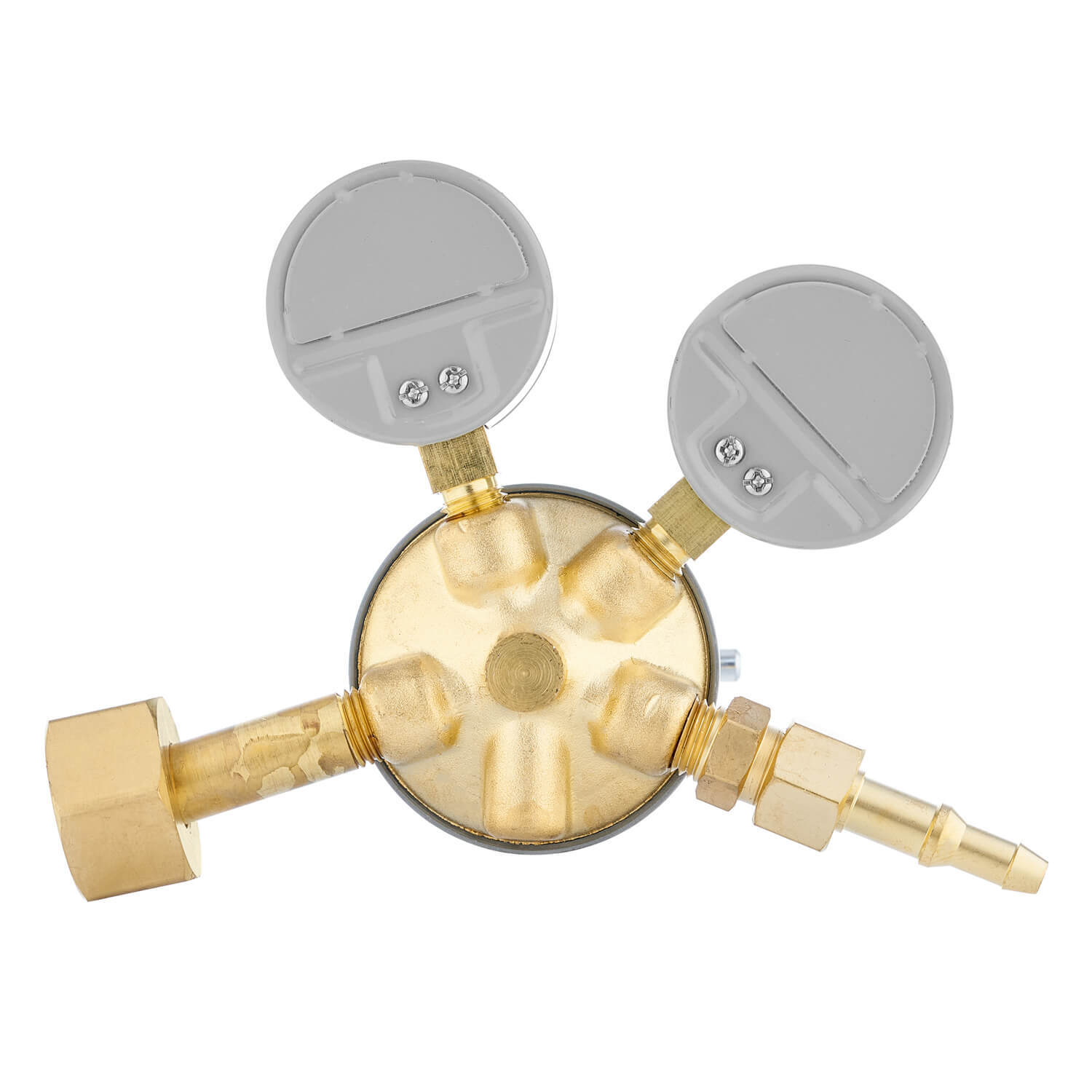

Регулятор расхода газа АР-40-5 предназначен для понижения давления газа и автоматического поддержания постоянным заданного расхода при питании постов и установок в среде защитных газов.
Корпус регулятора изготовлен из латуни. Позволяет производить тонкую настройку рабочего давления. Срабатывание предохранительного клапана происходит при давлении в 1,6 МПа. Регулятор используется в цеховом производстве средней интенсивности.
Особенности регулятора расхода газа АР-40-5:- Регулятор расхода газа укомплектован универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
- Регулятор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Регулятор расхода газа АР-40-5 в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
Характеристики
Вес нетто, кг
0,73
Наибольшая пропускная способность, л/мин (м³/ч)
40 (2,4)
Давление срабатывания предохранительного клапана, МПа (кгс/см²)
1,6 (16,0)
Габариты регулятора в собранном виде, мм
170х130х110
Вес брутто, кг
0,85
Наличие в МСК
Да
Наличие в СПБ
Да
КИУ
1
КТУ
12
Габариты индивидуальной упаковки, мм
120х130х140
Редуцирующий газ
Аргон
Наибольшее давление газа на входе, МПа (кгс/см²)
20 (200)
Наибольшее рабочее давление газа, МПа (кгс/см²)
1,25 (12,5)
Присоединение к баллону
Радиальное
Присоединительные размеры на входе - гайка накидная с внутренней резьбой
G3/4-B
Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм)
M16х1,5 и ниппель 6/9
