Описание

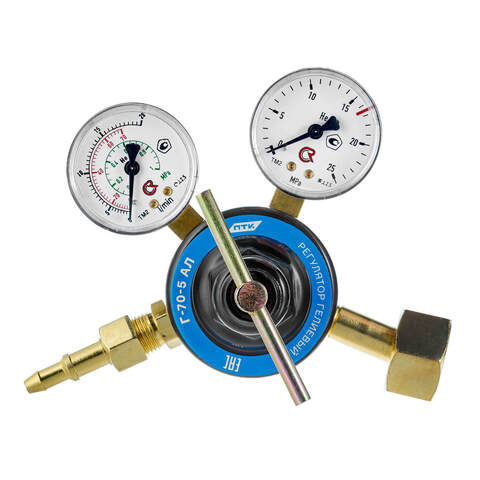

Регулятор расхода газа Г-70-5 АЛ предназначен для понижения давления газа и автоматического поддержания постоянным заданного расхода при питании постов и установок в среде защитных газов.
Производит тонкую настройку рабочего давления. Срабатывание предохранительного клапана происходит при давлении в 0,6 МПа.
Корпус регулятора изготовлен из алюминия. Активно используется ремонтными службами в условиях передвижных постов и в цеховом производстве средней интенсивности.
Особенности регулятора расхода газа Г-70-5 АЛ:- Регулятор расхода газа укомплектован универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
- Регулятор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Регулятор расхода газа Г-70-5 АЛ в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
Характеристики
Вес нетто, кг
0,58
Наибольшая пропускная способность, л/мин (м³/ч)
70 (4,2)
Давление срабатывания предохранительного клапана, МПа (кгс/см²)
0,6 (6,0)
Габариты регулятора в собранном виде, мм
160х125х110
Вес брутто, кг
0,68
Наличие в МСК
Нет
Наличие в СПБ
Нет
КИУ
1
КТУ
12
Габариты индивидуальной упаковки, мм
120х130х140
Редуцирующий газ
Гелий
Наибольшее давление газа на входе, МПа (кгс/см²)
20 (200)
Наибольшее рабочее давление газа, МПа (кгс/см²)
0,35 (3,5)
Присоединение к баллону
Радиальное
Присоединительные размеры на входе - гайка накидная с внутренней резьбой
G3/4-B
Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм)
M16х1,5 и ниппель 6/9
