Описание

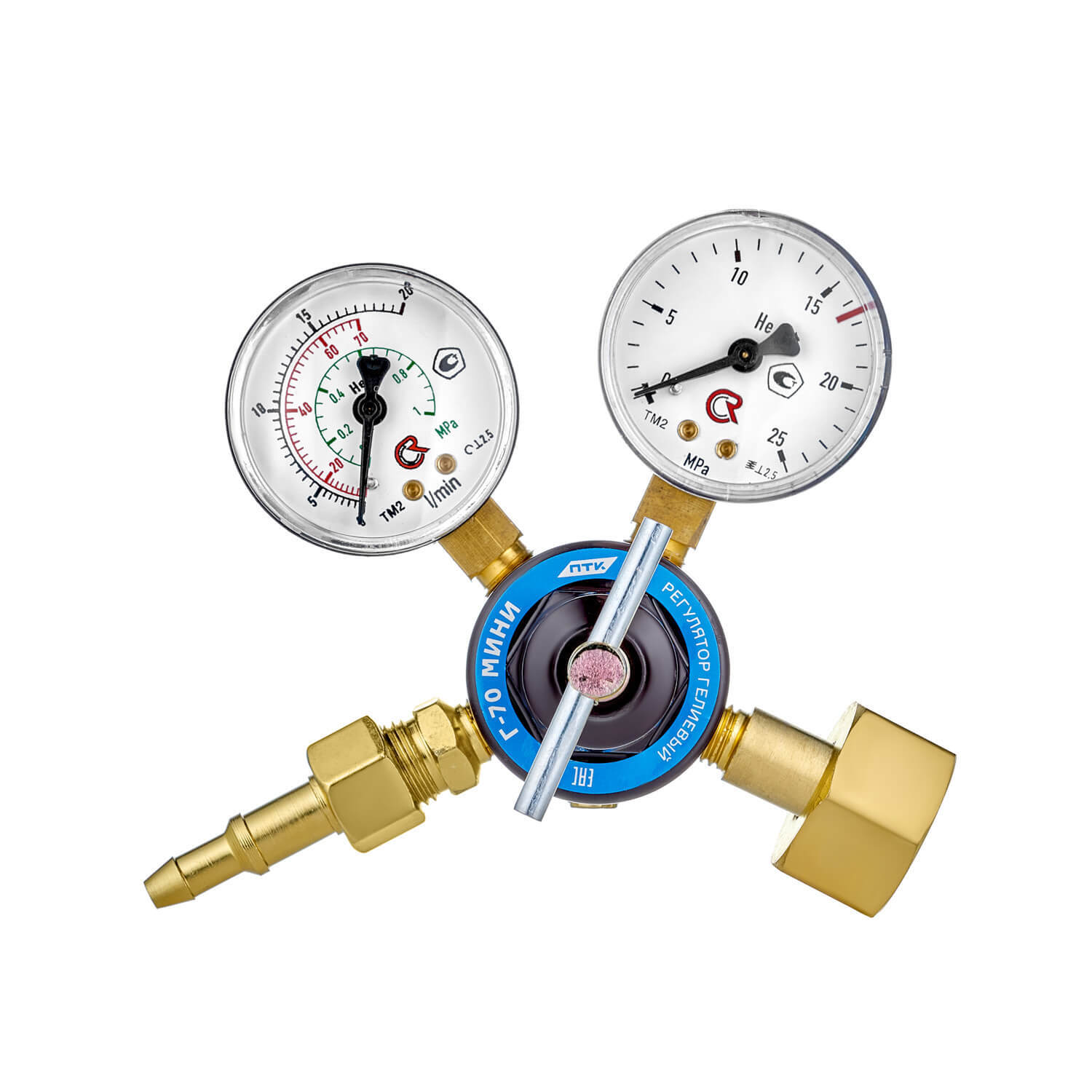

Регулятор расхода газа Г-70 МИНИ предназначен для понижения газа и автоматического поддержания постоянным заданного расхода при питании постов и установок в среде защитных газов. Срабатывание предохранительного клапана происходит при давлении в 0,6 МПа.

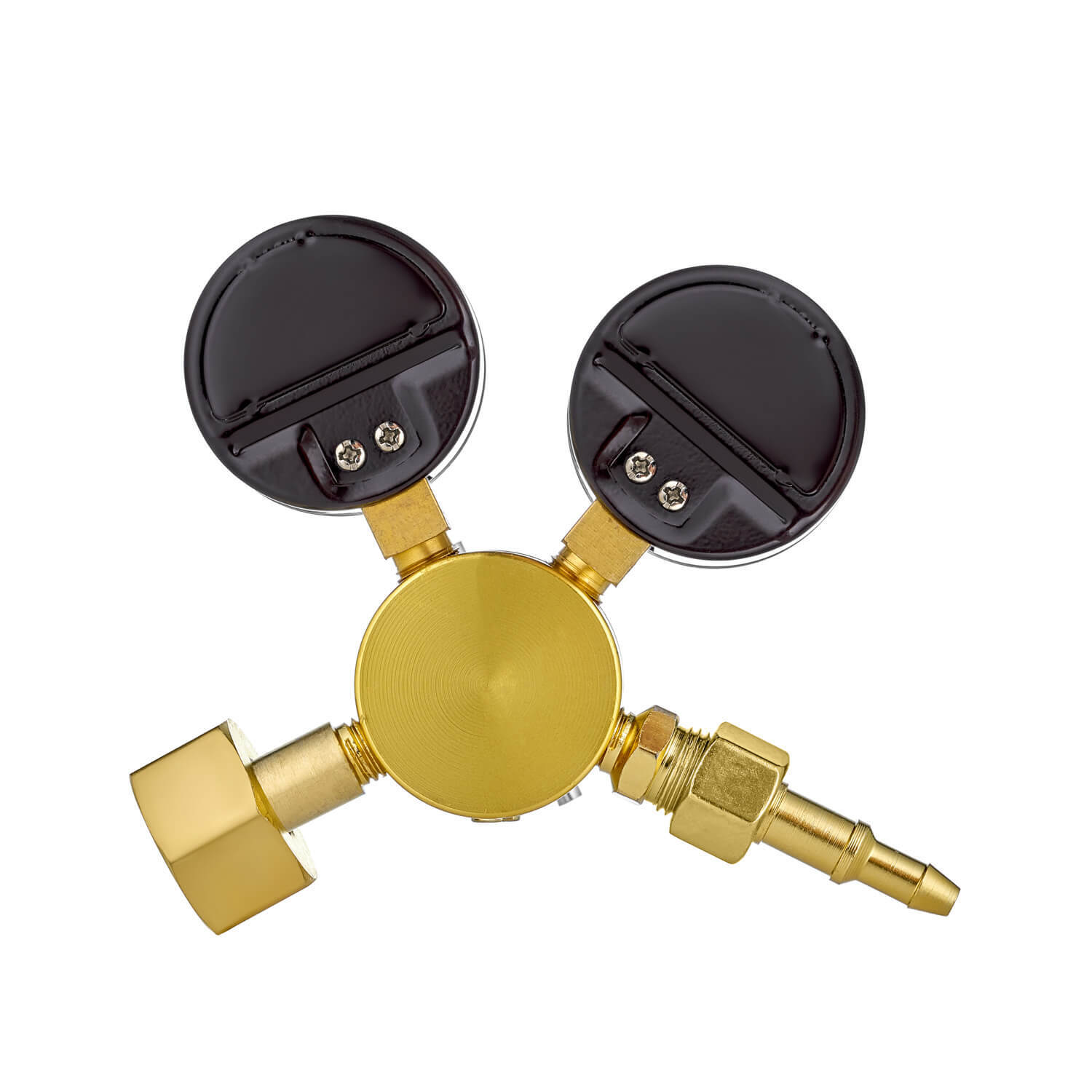

Корпус регулятора изготовлен из алюминия. Специальная линейка регуляторов МИНИ за счет своих уменьшенных габаритов и облегченной конструкции подойдет для передвижных газосварочных постов и для эксплуатации на небольших предприятиях с низкочастотным использованием устройства.
Особенности регулятора расхода газа Г-70 МИНИ :- Регулятор расхода газа укомплектован универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
- Регулятор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Регулятор расхода газа Г-70 МИНИ в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
Характеристики
Вес нетто, кг
0,42
Наибольшая пропускная способность, л/мин (м³/ч)
70 (4,2)
Давление срабатывания предохранительного клапана, МПа (кгс/см²)
0,6 (6,0)
Габариты регулятора в собранном виде, мм
140х120х90
Вес брутто, кг
0,50
Наличие в МСК
Да
Наличие в СПБ
Да
КИУ
1
КТУ
24
Габариты индивидуальной упаковки, мм
105х115х125
Редуцирующий газ
Гелий
Наибольшее давление газа на входе, МПа (кгс/см²)
20 (200)
Наибольшее рабочее давление газа, МПа (кгс/см²)
0,35 (3,5)
Присоединение к баллону
Радиальное
Присоединительные размеры на входе - гайка накидная с внутренней резьбой
G3/4-B
Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм)
M16х1,5 и ниппель 6/9
