Описание

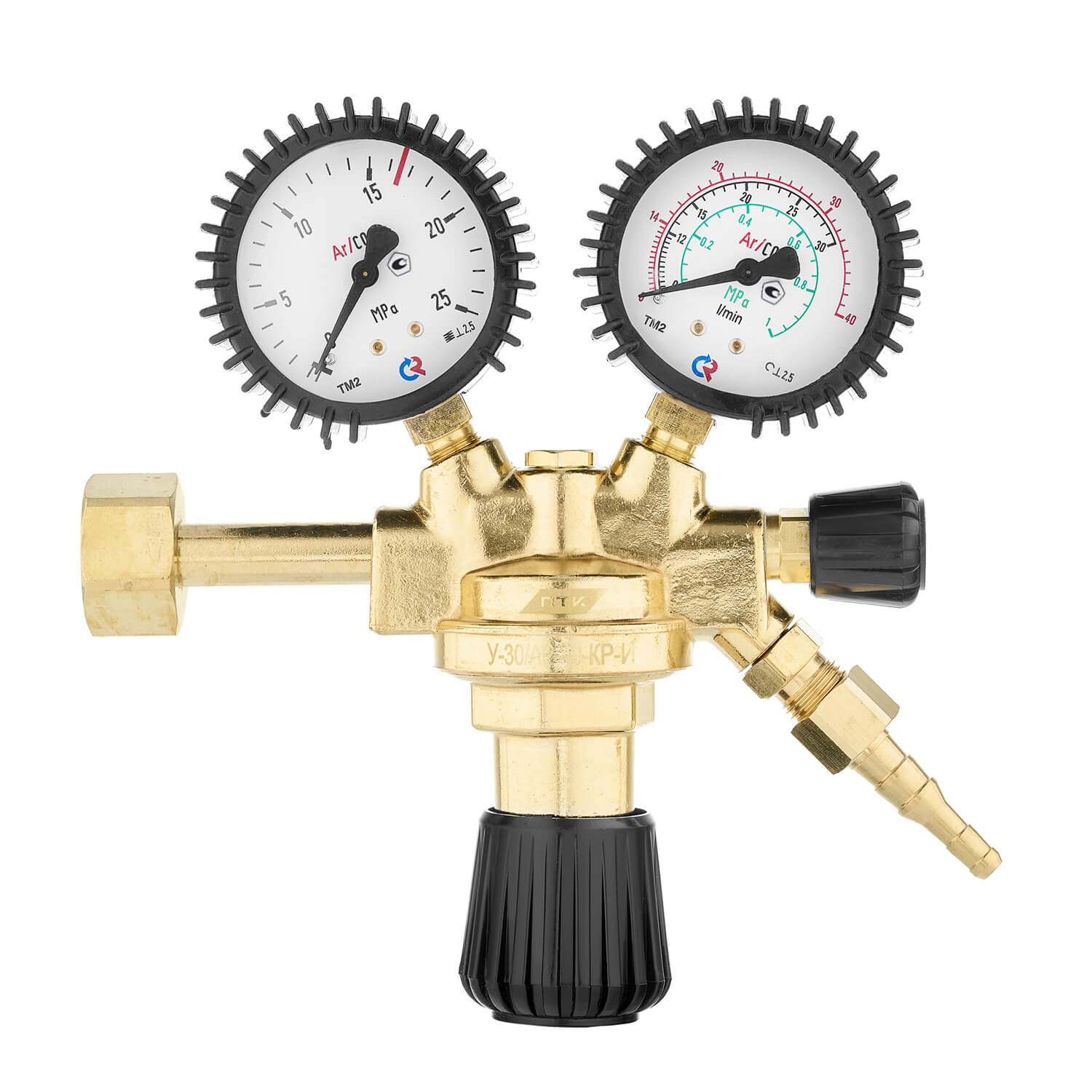

Регулятор расхода газа У-30/АР-40-КР-И с манометрами для углекислоты и аргона предназначен для понижения давления газа и автоматического поддержания постоянным заданного расхода при питании постов и установок в среде защитных газов.
- Красная шкала — расход в л/мин для Аргона (Ar).
- Черная шкала — расход в л/мин для Углекислоты (CO2).

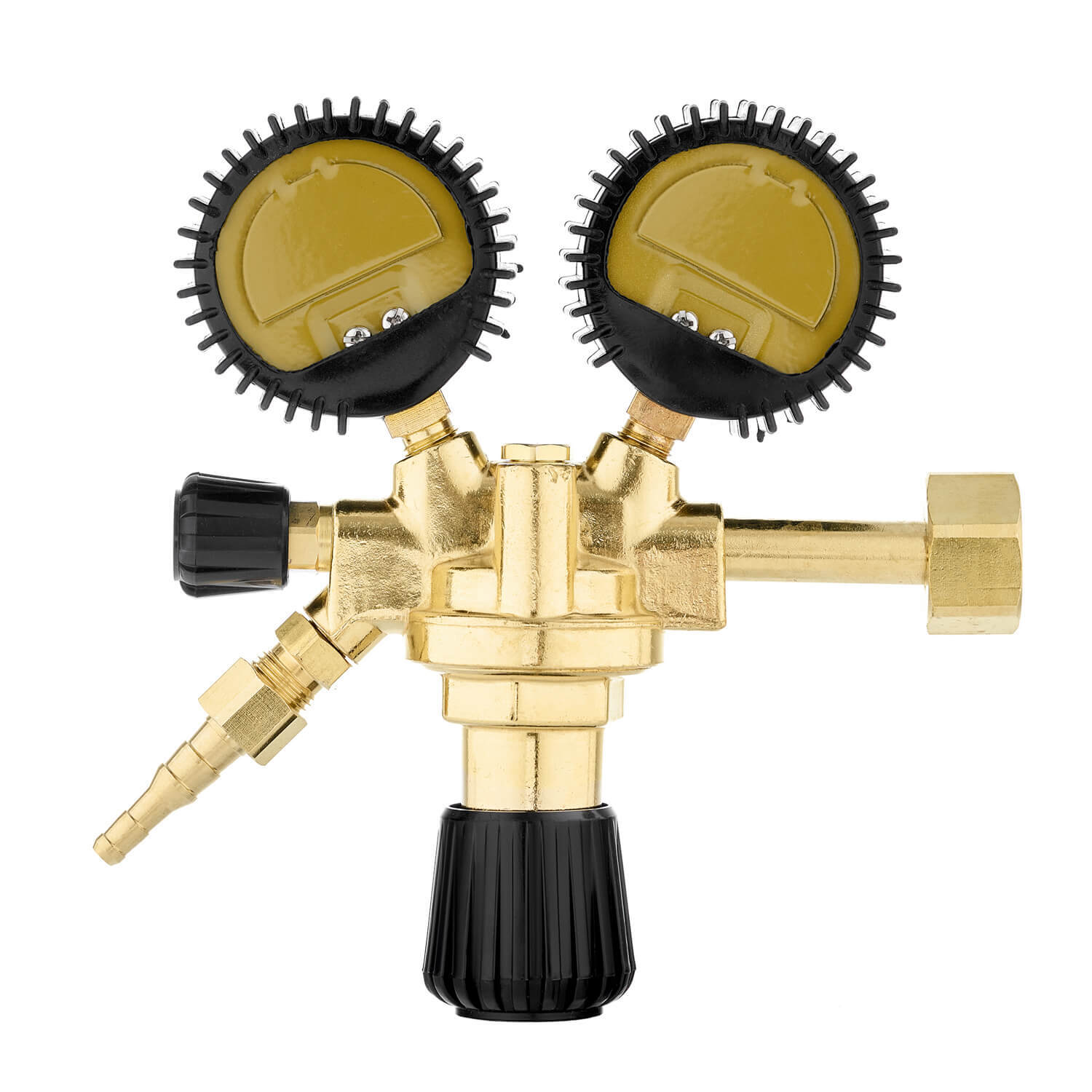

Латунный корпус регулятора имеет наибольшую площадь задающей мембраны, что позволяет производить тонкую настройку рабочего давления, особенно на малых величинах. Корпуса манометров дополнительно защищены резиновыми кожухами, которые предохраняют устройства от механических повреждений. На регулятор установлены эргономичные винты из металлопластика.
Особенности регулятора расхода газа У-30/АР-40-КР-И :- Регулятор расхода газа комплектуется универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
- Регулятор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Регулятор расхода газа У-30/АР-40-КР-И в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
Характеристики
Вес нетто, кг
1,24
Наибольшая пропускная способность, л/мин (м³/ч)
30/40 (1,8/2,4)
Давление срабатывания предохранительного клапана, МПа (кгс/см²)
0,6 (6,0)
Габариты регулятора в собранном виде, мм
180х195х60
Вес брутто, кг
1,3
Наличие в МСК
Да
Наличие в СПБ
Да
КИУ
1
КТУ
10
Габариты индивидуальной упаковки, мм
185х195х65
Редуцирующий газ
Углекислый газ
Наибольшее давление газа на входе, МПа (кгс/см²)
20 (200)
Наибольшее рабочее давление газа, МПа (кгс/см²)
0,35 (3,5)
Присоединение к баллону
Радиальное
Присоединительные размеры на входе - гайка накидная с внутренней резьбой
G3/4-B
Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм)
M16х1,5 и ниппель 6/9
