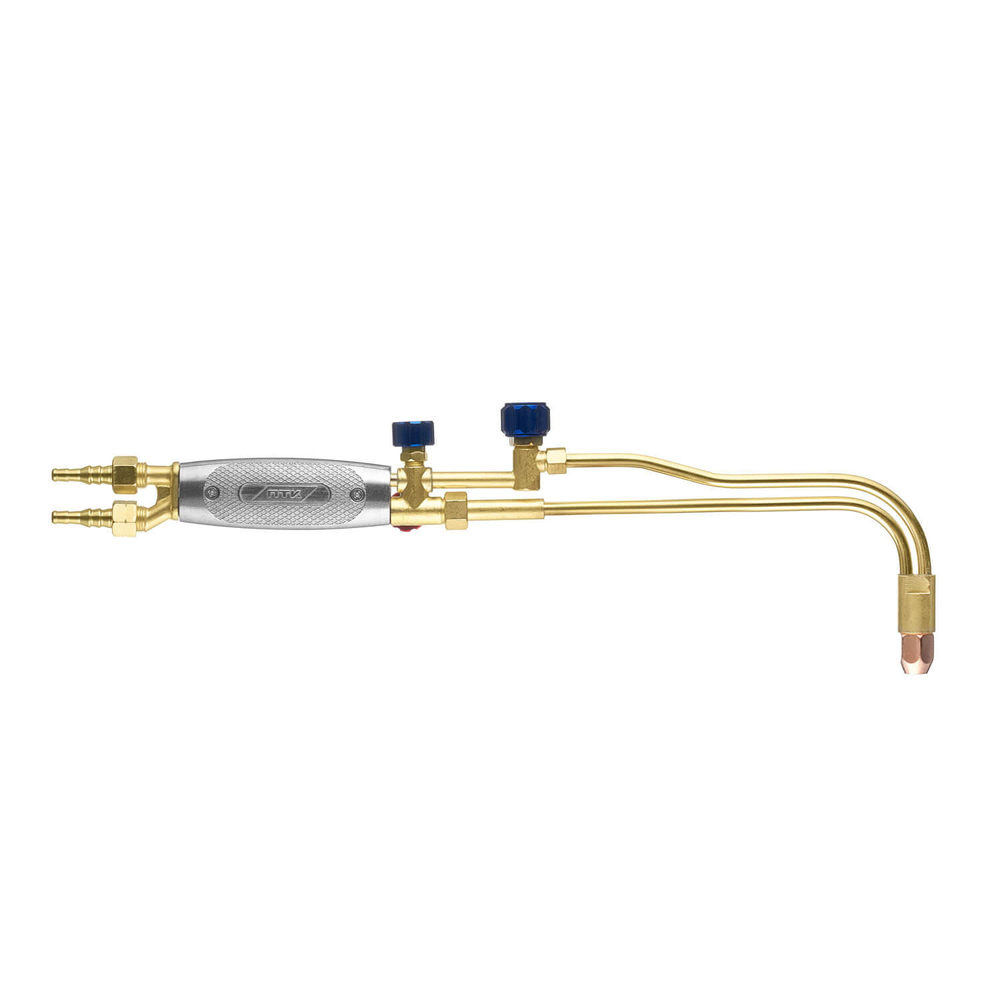

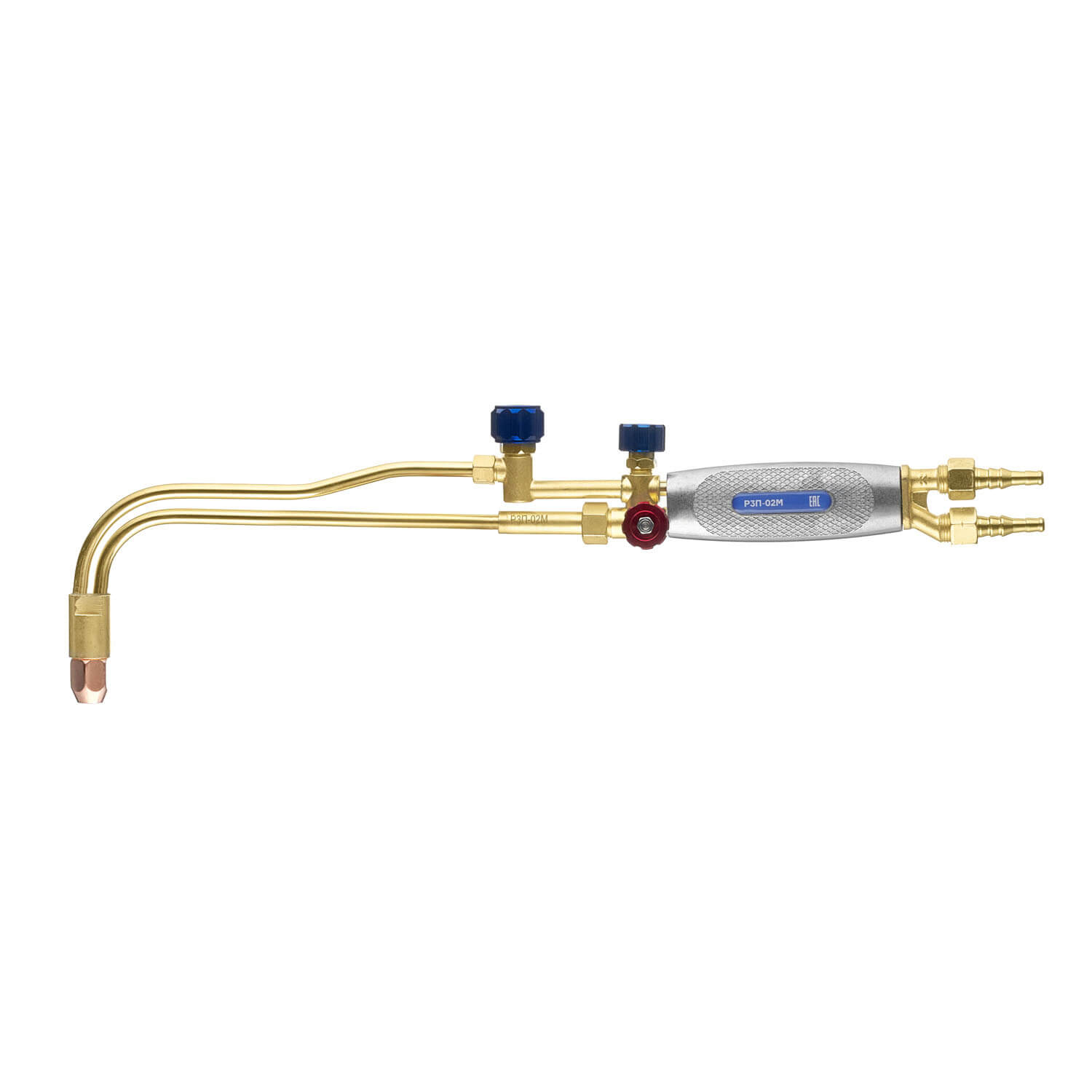

Резак пропановый Р3П-02M предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка, выполненная из алюминия. Благодаря этой усовершенствованной модификации резак прослужит в разы дольше, ручка со временем не будет механически изнашиваться и оплавляться от сверх высоких температур эксплуатации.
Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

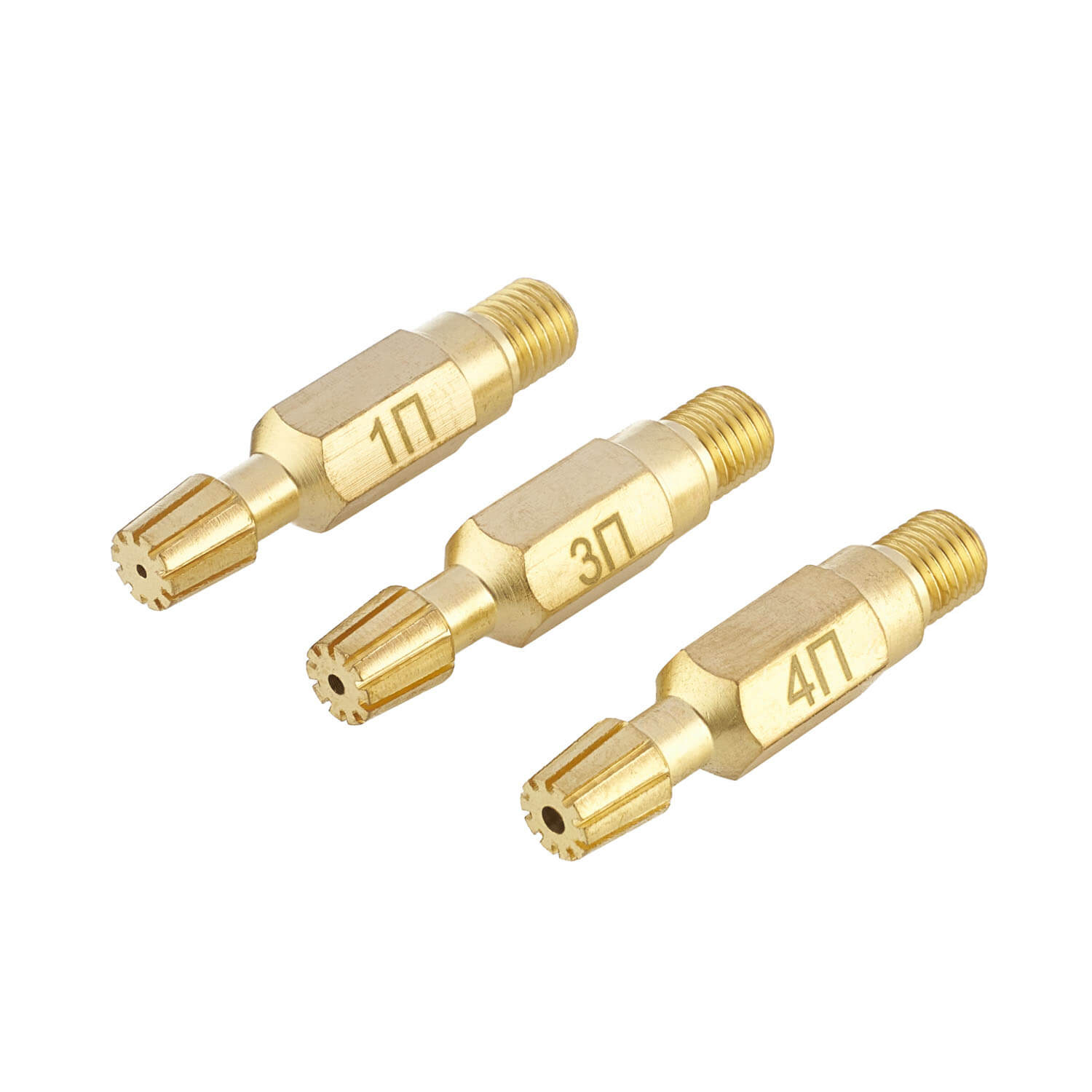

Резак поставляется в сборе с внутренними латунными мундштуками №1П, 2П, 3П и 4П с шлицевыми пазами для выхода подогревающего пламени. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка внутренних мундштуков и толщина разрезаемого металла:
- №1П (8–15 мм)
- №2П (15–30 мм)
- №3П (30–50 мм)
- №4П (50–100 мм)
- №5П (100–200 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №6П (200–300 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.

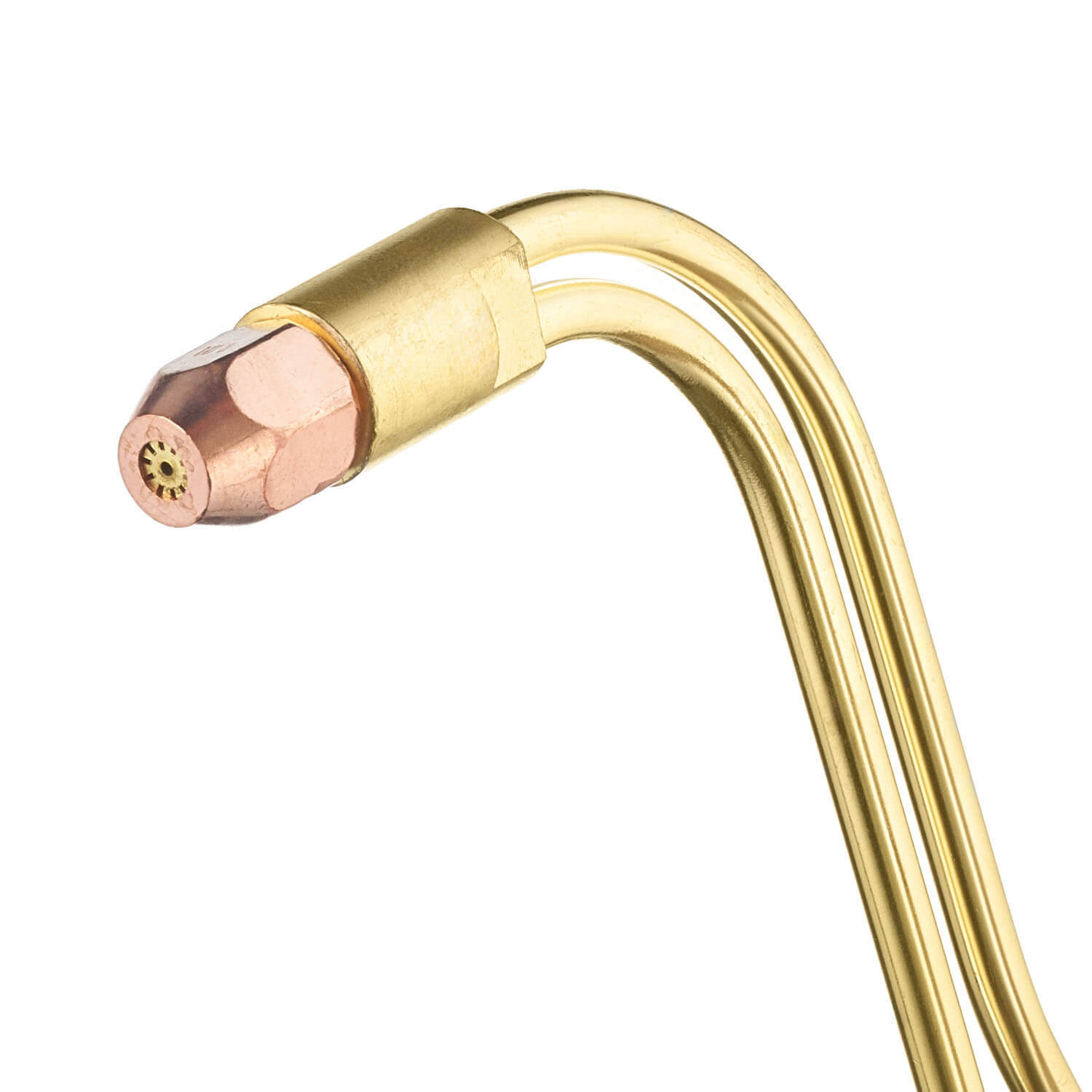

Маркировка наружных мундштуков:
- №1П (до 100 мм) — медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.
- №2П (200–300 мм) — медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Особенности пропанового резака Р3П-02M:
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
Комплектация резака:
- Резак пропановый Р3П-02M — 1 шт.
- Мундштук наружный пропановый №1П — 1 шт.
- Мундштук внутренний №1П, 2П, 3П, 4П — по 1 шт.
- Ниппель универсальный диаметром 6/9 мм — 2 шт.
- Гайка накидная M16х1,5 — 1 шт.
- Гайка накидная M16х1,5LH — 1 шт.
- Руководство по эксплуатации — 1 шт.
