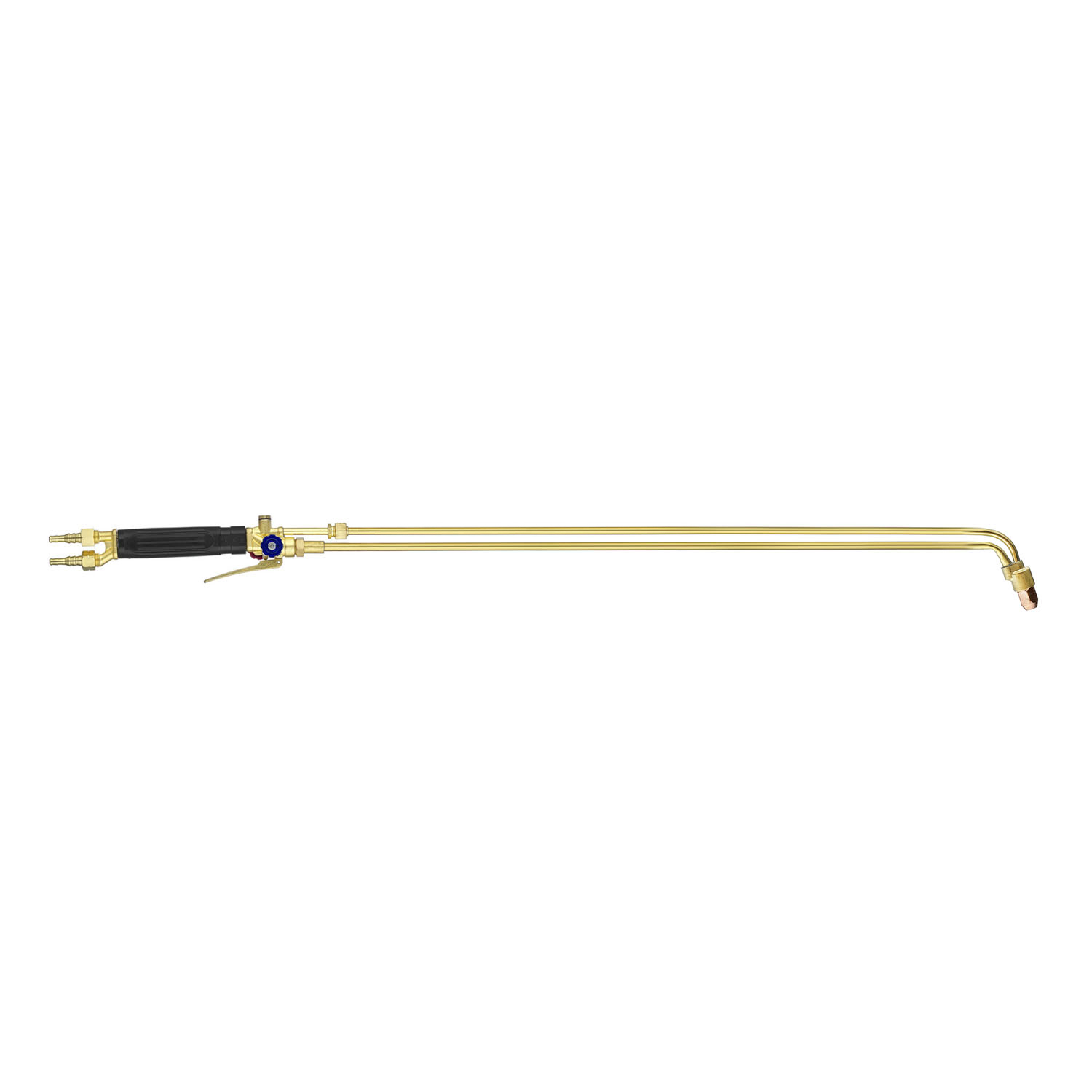

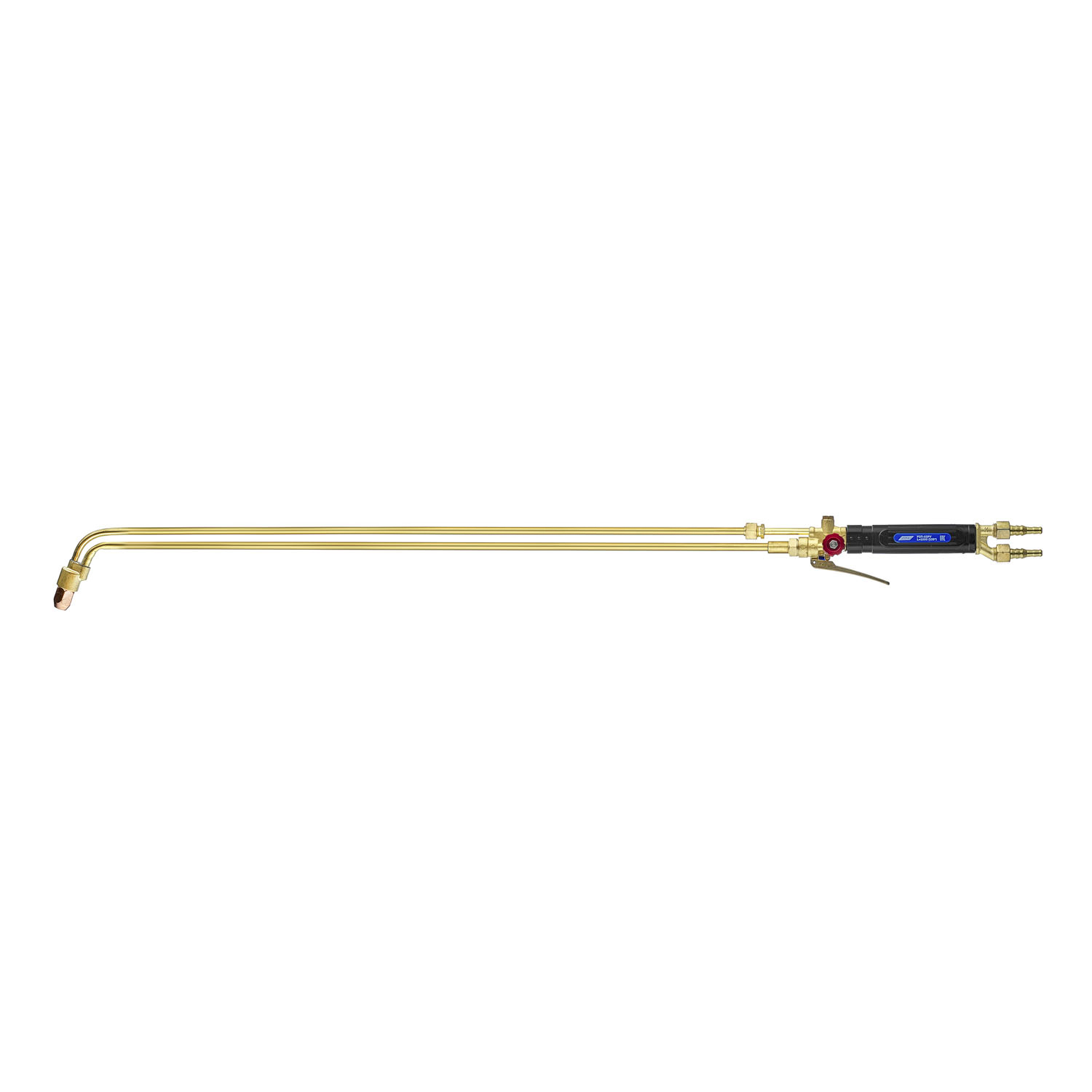

Резак пропановый Р3П-03РУ предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Запорные вентили изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

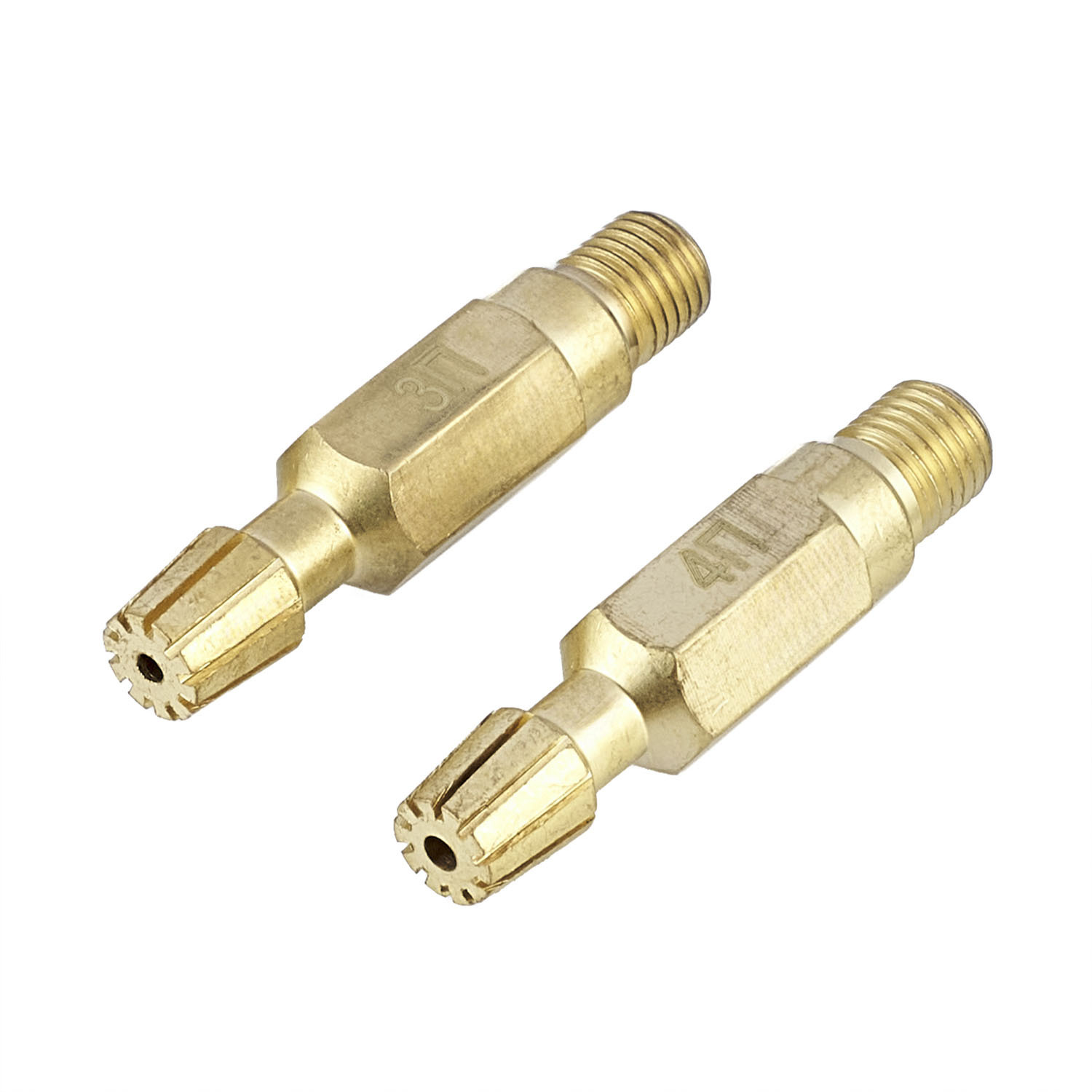

Резак поставляется в сборе с внутренними латунными мундштуками №2П, 3П, 4П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка внутренних мундштуков и толщина разрезаемого металла:
- №1П (8–15 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №2П (15–30 мм)
- №3П (30–50 мм)
- №4П (50–100 мм)
- №5П (100–200 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №6П (200–300 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Маркировка наружных мундштуков:

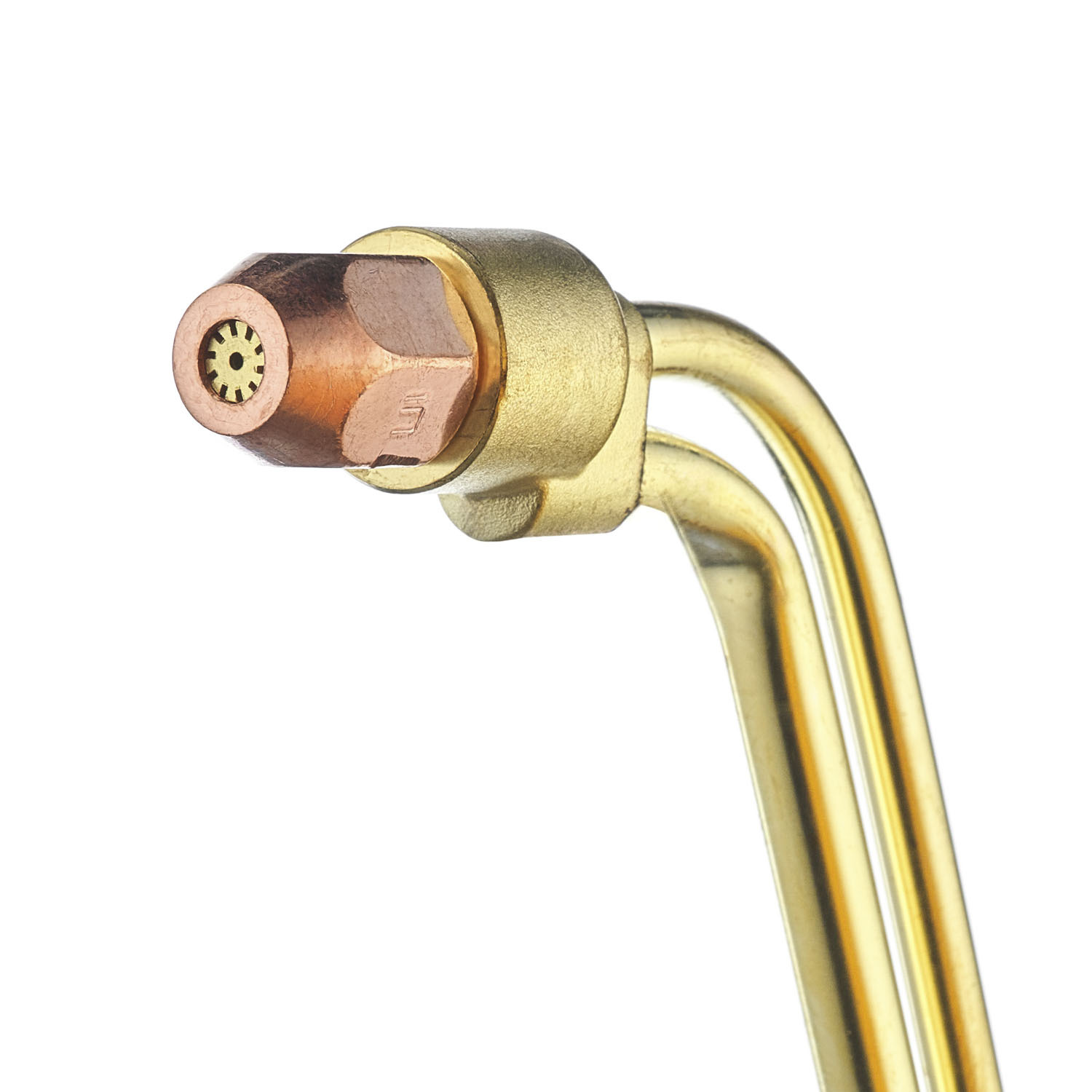

- №1П (до 100 мм) — медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.
- №2П (200–300 мм) — медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Особенности резака пропанового удлиненного Р3П-03РУ:
- Резак с клапаном кислорода режущего (КР).
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
Комплектация пропанового резака Р3П-03РУ:
- Резак пропановый Р3П-03РУ — 1 шт.
- Мундштук наружный пропановый №1П — 1 шт.
- Мундштук внутренний №2П, 3П, 4П — по 1 шт.
- Ниппель универсальный диаметром 6/9 мм — 2 шт.
- Гайка накидная M16х1,5 — 1 шт.
- Гайка накидная M16х1,5LH — 1 шт.
- Руководство по эксплуатации — 1 шт.
