Описание

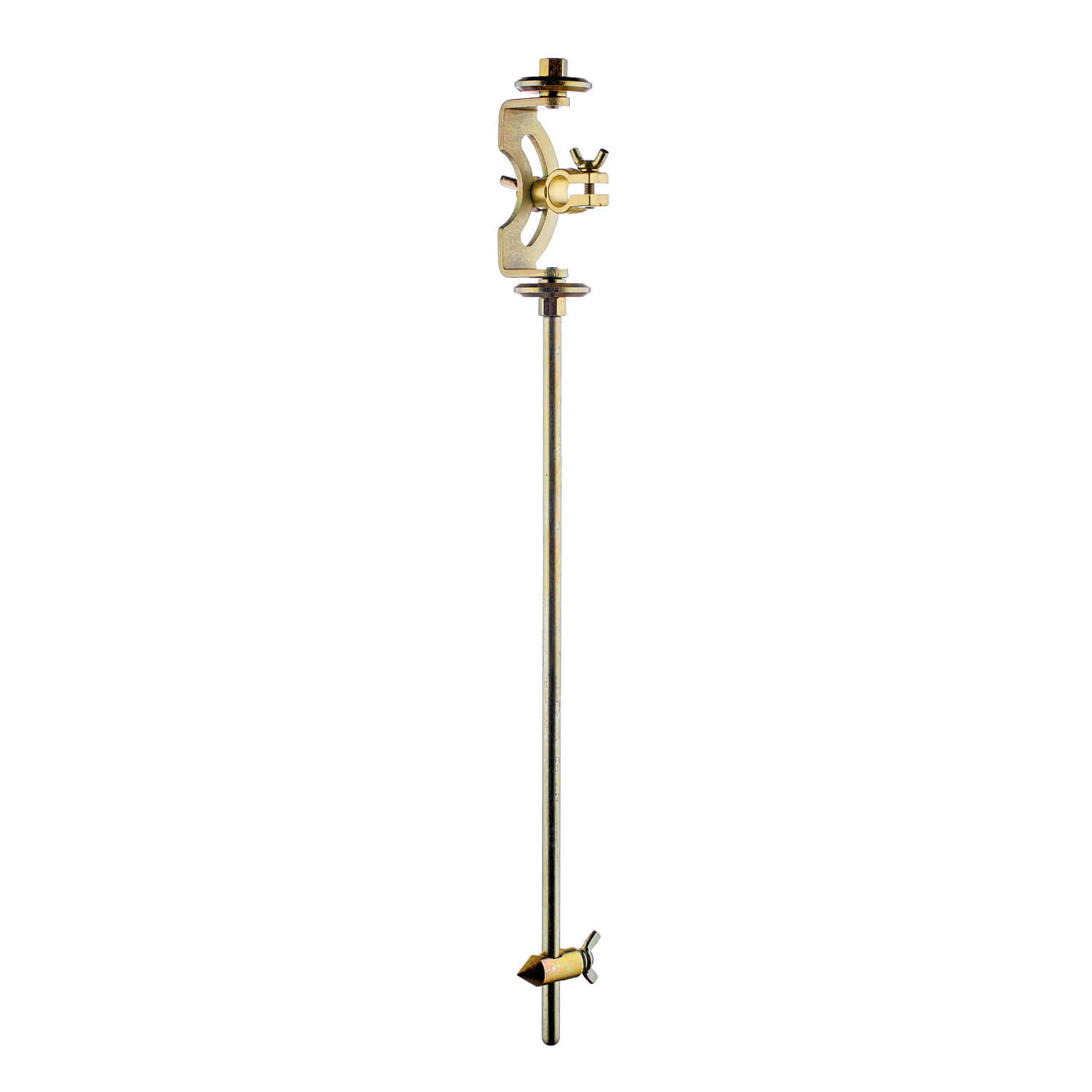

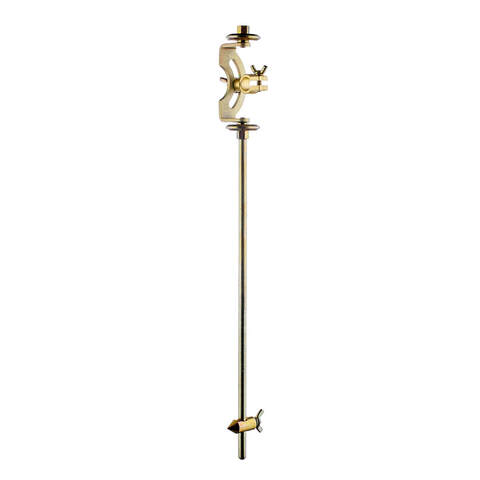

Циркуль подходит для 3-х трубных резаков внутрисоплового смешения газов серии Р3-300 и P3-345. Циркуль предназначен для раскроя листового металла и вырезки больших окружностей диаметром 180–880 мм и малых 32–128 мм.

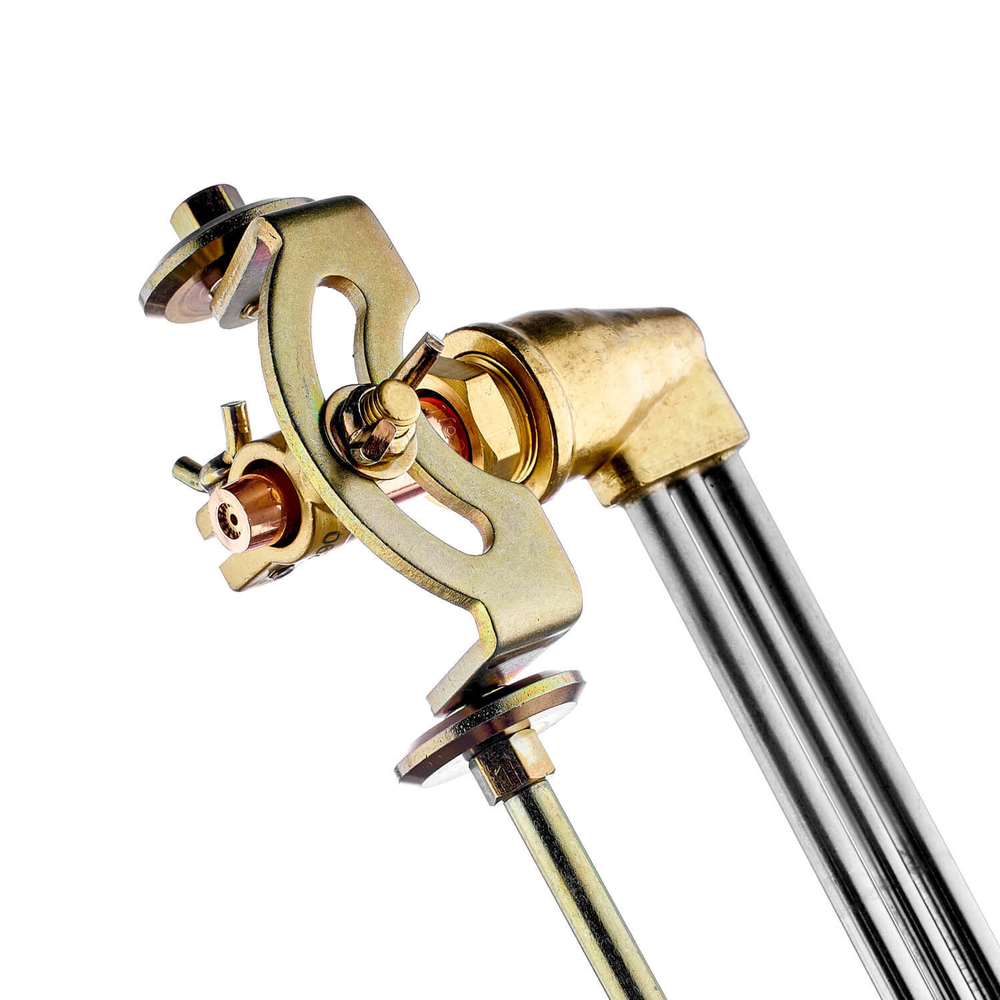

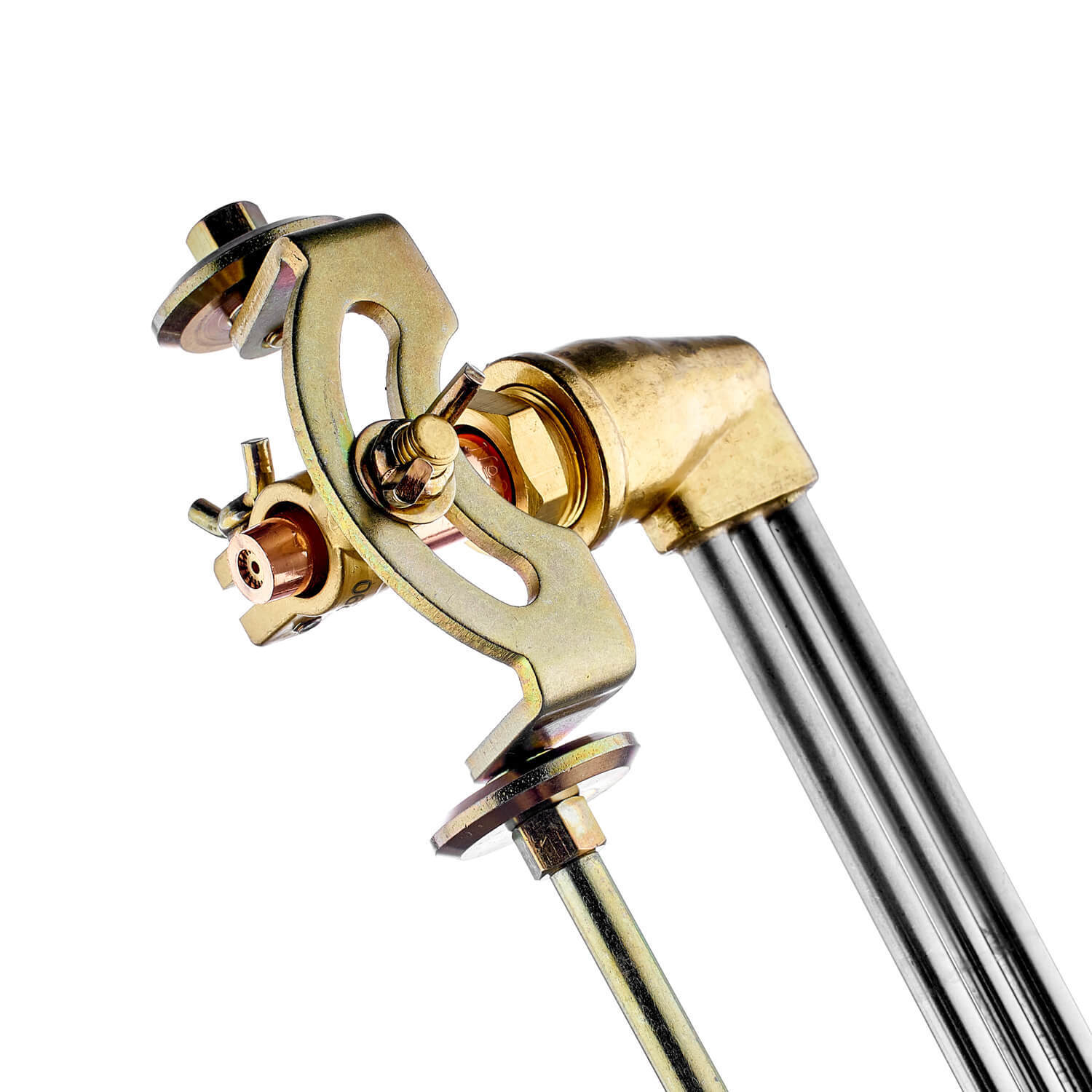

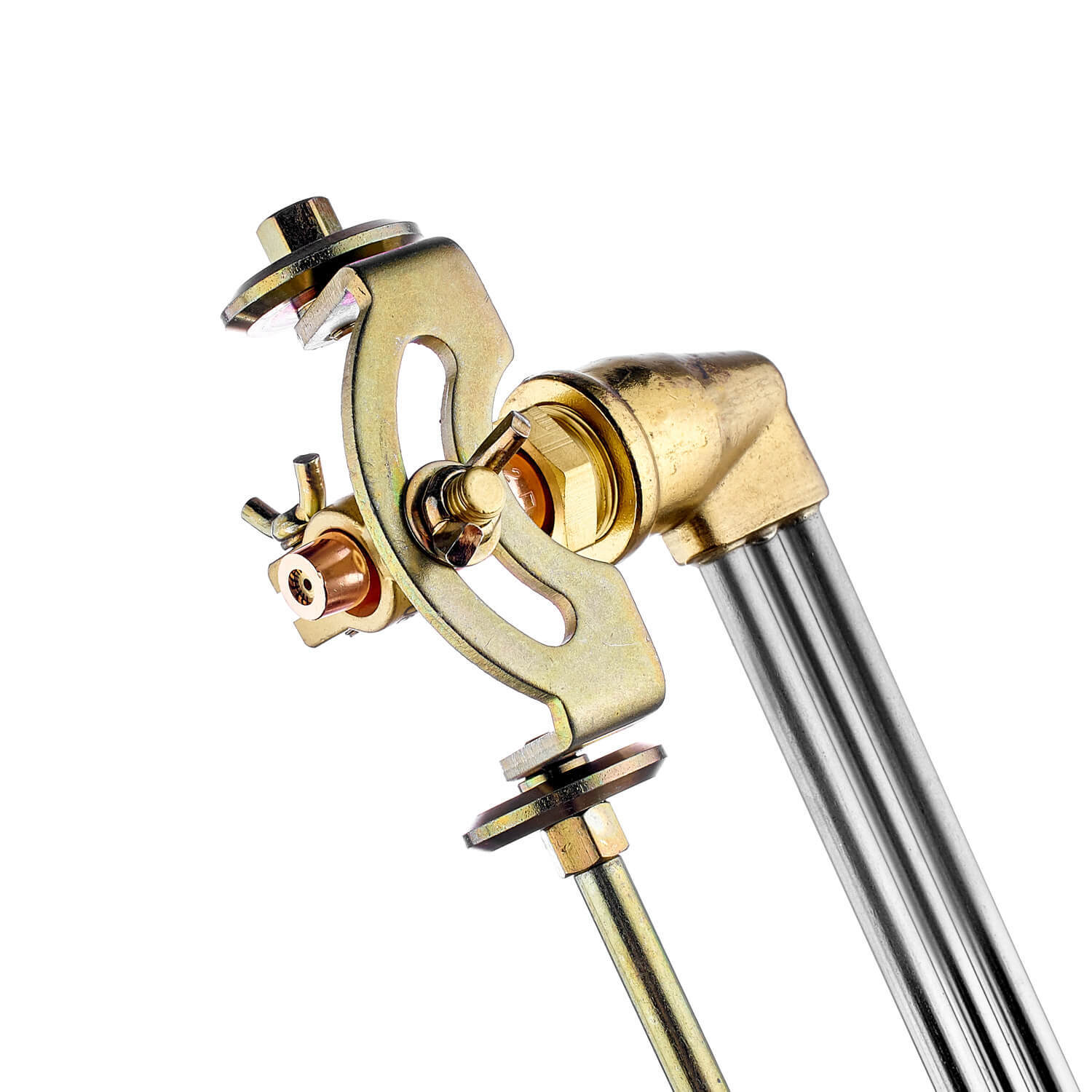

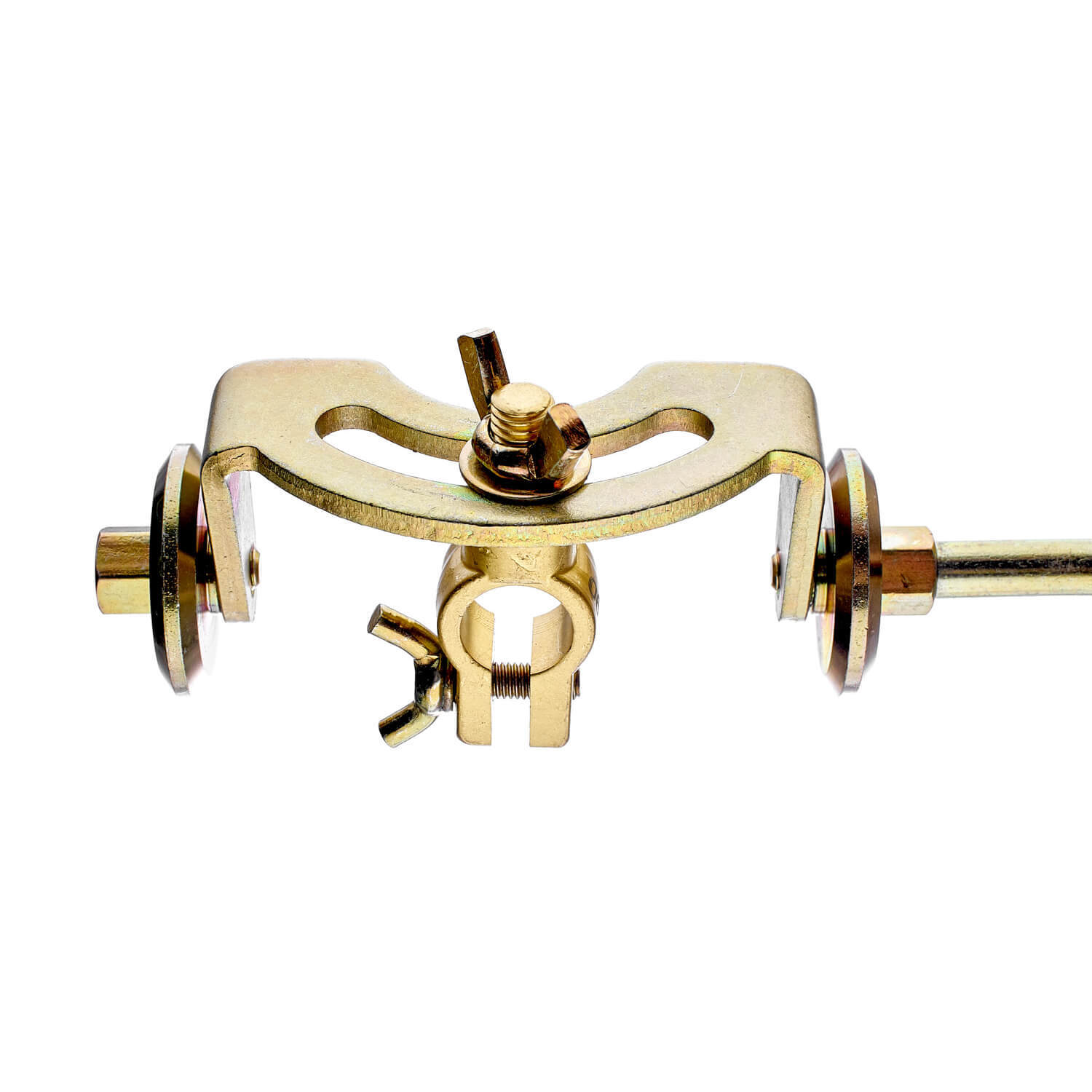

Устройство предназначено для установки на газосмесительные мундштуки 3-х трубных резаков. При прямолинейном раскрое каретка с циркулем позволяет установить (закрепить) мундштук резака под любым необходимым углом (от 90° до 150°) для снятия фаски на вырезаемой детали.
Простая и надежная конструкция каретки с циркулем позволяет в считанные минуты подготовить приспособление к работе и выполнить раскрой деталей без дополнительной механической обработки заготовок.
Характеристики
Наличие в МСК
Да
Наличие в СПБ
Да
КИУ
1
Подходит для резаков
Р3-300 и P3-345
Диаметр окружностей, мм
32–880
Угол выставления мундштука, °
90–150
Длина направляющей, мм
400
